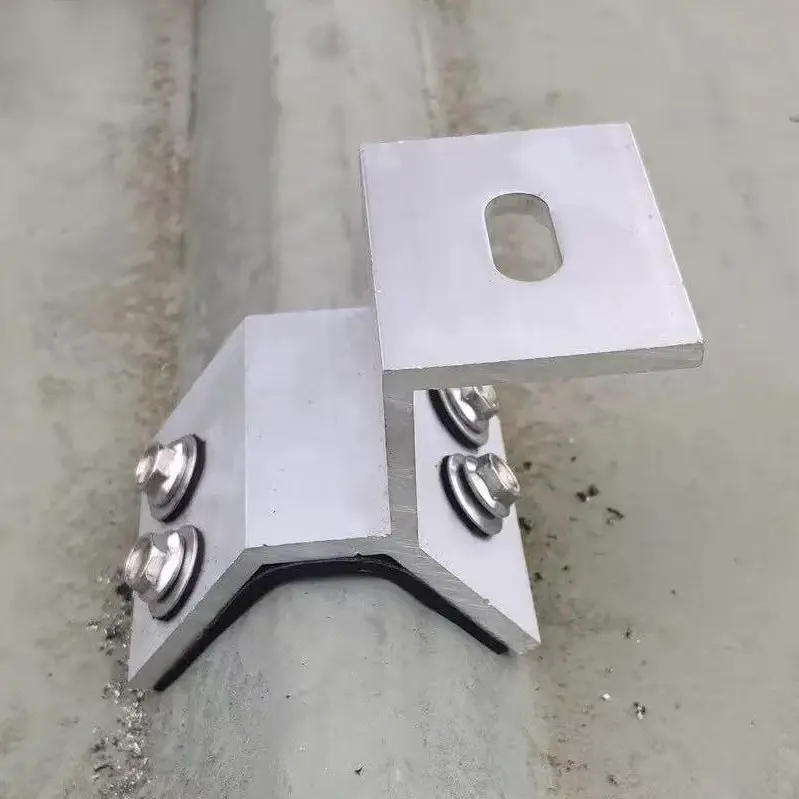

Roof Clamp

Guojian Factory မှပံ့ပိုးပေးသော Roof Clamps များသည် concealed fixed fixed (Jiachi) panels၊ corrugated plates နှင့် lap-seam စနစ်များကဲ့သို့သော သတ္တုအမိုးအမျိုးအစားအမျိုးမျိုးအတွက် သင့်လျော်ပါသည်။ ကျွန်ုပ်တို့ စက်ရုံမှ ပံ့ပိုးပေးသော C-shaped groove guide rails များနှင့် ပေါင်းစပ်သောအခါ၊ ၎င်းတို့သည် photovoltaic module များကို လုံခြုံစွာ ပြုပြင်နိုင်သည်။ ကလစ်များသည် ရောင်စုံစတီးပြားများ၏ မျက်နှာပြင်ပေါ်ရှိ ခြစ်ရာများကို ထိရောက်စွာ ကာကွယ်နိုင်ပြီး တစ်စက္ကန့်လျှင် 60 မီတာအထိ လေပြင်းတိုက်ခတ်မှုအောက်တွင် ချော်လဲခြင်းမရှိဘဲ ချော်လဲခြင်းမရှိဘဲ တည်ငြိမ်မှုကို ထိန်းသိမ်းပေးသည့် စလစ်ဆန့်ကျင်သွားများနှင့် ရော်ဘာကြားခံအပြားများ ပေါင်းစပ်တပ်ဆင်ထားပါသည်။ ကျွန်ုပ်တို့၏ သီးခြားပိုင်ဆိုင်သော ဟာ့ဒ်ဝဲတံဆိပ်တုံးထုတ်လုပ်သည့်လိုင်းဖြင့်၊ ကျွန်ုပ်တို့သည် စက်မှု/လုပ်ငန်းသုံး အဆောက်အအုံများနှင့် ထောက်ပံ့ပို့ဆောင်ရေးပန်းခြံများအတွက် ဖြန့်ဝေထားသော photovoltaic ပရောဂျက်များကို စဉ်ဆက်မပြတ် ပံ့ပိုးပေးကာ တပ်ဆင်စရိတ်ကို သိသိသာသာလျှော့ချကာ အနာဂတ်တွင် ရေယိုစိမ့်မှုကြောင့် ဖြစ်ရသည့် ပြုပြင်ထိန်းသိမ်းမှုအန္တရာယ်များကို ထိရောက်စွာ လျှော့ချပေးပါသည်။

ထုတ်လုပ်မှုလုပ်ငန်းစဉ်

1. ကုန်ကြမ်းရွေးချယ်ခြင်းနှင့် စမ်းသပ်ခြင်း။

GB 6005-T5 ပင်မ အလူမီနီယံ စာရွက်များကို အသုံးပြုသည်။ ဝင်လာသောစစ်ဆေးမှုများသည် ဆန့်နိုင်အား၊ အထွက်နှုန်းနှင့် Al-Mg-Si သတ္တုစပ်ဖွဲ့စည်းမှုကို စစ်ဆေးအတည်ပြုသည်။ ပြန်လည်အသုံးပြုထားသော သို့မဟုတ် မသန့်ရှင်းသော အလူမီနီယံအား တင်းကြပ်စွာ ပယ်ချပါသည်။ အခြေခံဆားမှုန်ရေမွှားတိုက်စားမှုခံနိုင်ရည်အား အစက်အပြောက်စစ်ဆေးပြီး မကိုက်ညီသောပစ္စည်းများကို ချက်ချင်းပြန်ပို့ပေးပါသည်။

2. High-Temperature Integrated Extrusion

ကုပ်ကိုယ်ထည်၊ ခြေသည်းများ နှင့် ဘော့လုံးအရင်းတို့ကို အပိုင်းတစ်ခုတွင် ကုပ်ကိုယ်ထည်ပုံစံပြုလုပ်ရန် အဆက်မပြတ် အပူချိန် 520°C တွင် အတုံးများကို ထုလုပ်ထားသည်။ ချောမွေ့မှုမရှိသော၊ ဂဟေမပါသောဒီဇိုင်းသည် တူညီသောဝန်ဖြန့်ဖြူးမှုကိုသေချာစေပြီး weld အမှတ်များတွင်တည်ဆောက်ပုံပျက်ယွင်းမှုအန္တရာယ်ကိုဖယ်ရှားပေးသည်။

3. တိကျသော CNC Gear-Tooth Milling

အပြည့်အဝ အလိုအလျောက် CNC စက်ကရိယာသည် အတွင်းပိုင်းမျက်နှာပြင်ပေါ်သို့ စိန်ပုံစံ ချွတ်ချော်မှုရှိသော အသွင်အပြင်ကို ကြိတ်ခွဲသည်။ စံချိန်စံညွှန်းသတ်မှတ်ထားသော သွားအတိမ်အနက်နှင့် သံပေါက်သည် လေပြင်းတိုက်ခတ်ချိန်တွင် အမိုးအကာအကာနှင့် ပွတ်တိုက်မှုကို အမြင့်ဆုံးဖြစ်စေသည်။

4. Anodized Anti-Corrosion ကုသမှု

လေ၊ မိုး နှင့် ဆားမှုန်ရေမွှားများကို ဖုံးအုပ်ထားသည့် သိပ်သည်းသော 12μm အကာအကွယ် အောက်ဆိုဒ်အလွှာကို ဖန်တီးရန် Extruded ကုပ်များ သည် အန်နိုဒင်းကို ပြုလုပ်သည်။ အောက်ဆိုဒ်အလွှာသည် အလူမီနီယမ်နှင့် ပေါင်းစပ်ထားပြီး ဖြတ်ထားသော အစွန်းများတွင်ပင် ကြာရှည်စွာ သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိသည်။

5. ပေါင်းစပ် Buffer Pad

EPDM ရော်ဘာပြားတစ်ခုပါ၀င်သည် (အပူချိန် -40°C မှ 120°C နှင့် UV ဒဏ်ခံနိုင်ရည်)။ Clamp ၏ ထိတွေ့မျက်နှာပြင်နှင့် အတိအကျ အံဝင်ခွင်ကျဖြစ်အောင် ပုံသွင်းထားသောကြောင့် တပ်ဆင်မှုဖိအားကို ခံနိုင်ရည်ရှိပြီး အလူမီနီယံအလွိုင်းမှ ဆေးရောင်စုံစတီးပြားများ သို့မဟုတ် Al-Mg-Mn panels များပေါ်တွင် ဆေးသားခြစ်ခြင်းမှ ကာကွယ်ပေးပါသည်။

တပ်ဆင်ခြင်းနှင့် အသုံးပြုမှု လမ်းညွှန်ချက်များ

1. ကြိုတင်ထည့်သွင်းခြင်း ပရိုဖိုင် အတည်ပြုခြင်း။

မှန်ကန်သောကုပ်မော်ဒယ်ကိုရွေးချယ်ရန်အတွက် ထည့်သွင်းခြင်းမပြုမီ အရောင်စတီးလ်ကြွေပြား၏နံရိုးအမြင့်၊ နံရိုးအကွာနှင့် ချုပ်ရိုးအကျယ်ကို တိကျစွာတိုင်းတာပါ။

2. Standard Tightening Torque

torque wrench ကို အသုံးပြု၍ ပုံမှန် torque 20-30 N·m ရှိသည့် bolts များကို ကြပ်ပါ။

3. တပ်ဆင်ခြင်းပတ်ဝန်းကျင်

ခြောက်သွေ့သော နေသာသောနေ့များအတွက် တပ်ဆင်မှုအချိန်ဇယား; အမိုးအကာ မျက်နှာပြင်များသည် ရေ၊ ဆီနှင့် ဖုန်မှုန့်များ ကင်းစင်ကြောင်း သေချာပါစေ။

4. Load-Based Layout သတ်မှတ်ချက်များ

20° ထက်များသော လျှောစောက် သို့မဟုတ် ကမ်းရိုးတန်းဒေသများတွင် လေတိုက်နှုန်းမြင့်မားသော ခေါင်မိုးများအတွက် ကုပ်ချိတ်တပ်ဆင်သည့်နေရာများ၏ သိပ်သည်းဆကို တိုးမြှင့်ပါ။

5. ခွင့်ပြုချက်မရှိဘဲ အစိတ်အပိုင်းများကို ပြုပြင်မွမ်းမံခြင်းအား တားမြစ်ခြင်း။

ဆိုဒ်ရှိ အလူမီနီယံအလွိုင်းကုပ်များ၏ anodized မျက်နှာပြင်ကို ကြိတ်ခြင်း သို့မဟုတ် ဖြတ်တောက်ခြင်းကို တားမြစ်ထားသည်။ ဖြတ်တောက်ထားသော မည်သည့်မျက်နှာပြင်များကိုမဆို သံချေးတက်ခြင်းမှ ဆန့်ကျင်သော sealant ဖြင့် ပြန်လည်ပြုပြင်ရပါမည်။

6. တပ်ဆင်ပြီးနောက် စစ်ဆေးရေးလိုအပ်ချက်များ

ပရောဂျက်လွှဲပြောင်းပြီးနောက် ခြောက်လတစ်ကြိမ် စစ်ဆေးရန် လိုအပ်ပြီး bolt တင်းကျပ်မှုနှင့် ရော်ဘာပြားများ၏ အခြေအနေတို့ကို အဓိကထား၍ စစ်ဆေးရန် လိုအပ်ပါသည်။

လျှောက်လွှာဧရိယာများ

1. အကြီးစားထောက်ပံ့ပို့ဆောင်ရေးနှင့် သိုလှောင်ရုံများ

2. စက်မှုပန်းခြံများနှင့် ကုန်ထုတ်စက်ရုံများ

3. Al-Mg-Mn-ချုပ်ရိုးအမိုးအကာပါရှိသော အဆင့်မြင့်အဆောက်အအုံများ

4. ကမ်းရိုးတန်းစက်မှုဥယျာဉ်များနှင့် ဓာတုစက်ရုံဇုန်များ

5. ပြည်ပသတ္တုမိုးမိုး PV ပရောဂျက်များ

အဓိက ဖောက်သည်များ၏ စိုးရိမ်ပူပန်မှုများ

1. စက်ရုံအမျိုးမျိုးတွင် အရောင်အသွေးမညီသော သံမဏိစာရွက်ပရိုဖိုင်များကို အသုံးပြုထားသောကြောင့် Roof Clamp အမျိုးအစားများစွာကို ကျွန်ုပ်သိုလှောင်ရန် လိုအပ်ပါသလား။

ယေဘူယျစျေးကွက် ကလစ်များသည် မကြာခဏဆိုသလို ပရိုဖိုင်နှင့် လိုက်ဖက်ညီမှု ညံ့ဖျင်းပြီး ဆုပ်ကိုင်မှု လျော့ရဲခြင်း သို့မဟုတ် မျက်နှာပြင် ခြစ်ရာများ ဖြစ်ပေါ်စေသည်။ ကျွန်ုပ်တို့သည် ပင်မစီးရီးသုံးခု—Jiaochi (470/760/820) ကုပ်များ၊ Al-Mg-Mn မတ်တပ်ချုပ်ရိုးကုပ်များနှင့် ကုပ်ပိုးကြိုးများ—နှင့် ပရောဂျက်တစ်ခုလုံးအတွက် ပေါင်းစည်းထားသော ထောက်ပံ့ရေးဖြေရှင်းချက်ကို ပံ့ပိုးပေးကာ တိကျသော ကော်ပြန့်အမြင့်များနှင့် သံပေါက်များပေါ်မူတည်၍ စိတ်ကြိုက်မှိုများကို ဖန်တီးနိုင်သည်။

2. ကမ်းရိုးတန်း သို့မဟုတ် ဓာတုဇုန်များရှိ ကုပ်ကုပ်သံချေးတက်ခြင်းနှင့် ချော်ကျခြင်းကို ဆားပြင်းပြင်းဖြန်းခြင်းဖြင့် မည်သို့ကိုင်တွယ်ဖြေရှင်းမည်နည်း။

စံသွပ်ရည်စိမ်ထားသော ကြိုးများသည် သုံးနှစ်အတွင်း မကြာခဏ သံချေးတက်ကာ ကွဲတတ်ပြီး သံနှင့် အလူမီနီယံ ရောစပ်ခြင်းကြောင့် လျှပ်စစ်ဓာတု သံချေးတက်စေသည်။ ကျွန်ုပ်တို့၏ ကုဒ်များသည် 6005-T5 အလူမီနီယမ်သတ္တုစပ်ကိုယ်ထည်နှင့် 304 သံမဏိတွယ်ဆက်များပါ၀င်သည်။ ၎င်းတို့သည် နာရီပေါင်း 1,000 ကြားနေဆားဖြန်းစမ်းသပ်ပြီးနောက် သံချေးတက်ခြင်းများကို မပြဘဲ သံချေးတက်နေသော ကမ်းရိုးတန်းနှင့် ဓာတုပတ်ဝန်းကျင်များတွင် တည်ငြိမ်သောစွမ်းဆောင်ရည်ကို သေချာစေသည်။

3. တိုင်ဖွန်းမုန်တိုင်းကျရောက်နိုင်သောနေရာများတွင် ကုပ်များ လွတ်ကျလာမည် သို့မဟုတ် PV အခင်းအကျင်းကို ကွဲသွားစေမည်လား။

ကုပ်များသည် corrugations များနှင့် ပြီးပြည့်စုံသော အံဝင်ခွင်ကျဖြစ်ရန်အတွက် ချော်ရည်ကျဲကျဲများပါရှိသော ထူထဲသောခြေသည်းများပါရှိသည်။ Third-party ဓာတ်ခွဲခန်းစမ်းသပ်မှုသည် 1.5 kPa အထိ လေဖိအားခံနိုင်ရည်ရှိကြောင်း အတည်ပြုသည်။ သော့ခတ်ထားသော အခွံမာသီးများနှင့်အတူ တွဲလျက်၊ အပူပိုင်းချဲ့ထွင်ခြင်းနှင့် ကျုံ့ခြင်းကြားမှ လုံခြုံစွာ တည်ရှိနေကာ အဆိုပါစနစ်ကို တိုင်ဖွန်းမုန်တိုင်းကျရောက်လေ့ရှိသော ကမ်းရိုးတန်းပရောဂျက်များစွာတွင် ချော်လဲမှုတစ်စုံတစ်ရာမရှိဘဲ တိုင်ဖွန်းမုန်တိုင်းကျရောက်နိုင်သည့် ကမ်းရိုးတန်းပရောဂျက်များတွင် အောင်မြင်စွာအသုံးပြုနိုင်ပါသည်။
