အလူမီနီယမ် အလွိုင်း အလယ်အလတ် Clamp

အလူမီနီယံအလွိုင်းအလယ်အလတ်ကုပ် (photovoltaic mid-clamp) သည် photovoltaic (PV) module များကိုလုံခြုံစေရန်ဒီဇိုင်းပြုလုပ်ထားသောအထူးပြုအစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ကပ်လျက် PV panels နှစ်ခုကြားတွင် တည်ရှိပြီး ၎င်းသည် မော်ဂျူးများကို တပ်ဆင်ရထားလမ်းများပေါ်တွင် သော့ခတ်ကာ၊ အလျားလိုက် ရွှေ့ပြောင်းခြင်းကို ကန့်သတ်ကာ ခင်းကျင်းတစ်ခုလုံး၏ လေနှင့် ငလျင်ဒဏ်ခံနိုင်ရည်ကို မြှင့်တင်ပေးသည်။ ၎င်းတွင် 304 သံမဏိတွယ်ဆက်များ နှင့် မော်ဂျူးဘောင်များ ပျက်စီးခြင်းမှ ကာကွယ်ရန် ရွေးချယ်နိုင်သော EPDM ရော်ဘာပြား ပါရှိသည်။ ဒီဇိုင်းတွင် ဖုန်မှုန့်များ၊ ရေနှင့် နှင်းများစုပုံခြင်းကို လျှော့ချရန် ရေနုတ်မြောင်းနှင့် လေ၀င်လေထွက်လမ်းကြောင်းများ ပေါင်းစပ်ထားသည်။ ဤကုပ်များကို စီးပွားရေးနှင့် စက်မှုလုပ်ငန်းသုံး အိမ်ခေါင်မိုးပေါ် တပ်ဆင်မှုများ၊ လူနေအိမ် PV စနစ်များနှင့် မြေပြင်တွင်တပ်ဆင်ထားသော ဆိုလာဓာတ်အားပေးစက်ရုံများတွင် အသုံးများကြသည်။ module အထူနှင့် တိကျသော ပရောဂျက်ဝန်လိုအပ်ချက်များအပေါ် အခြေခံ၍ အတိုင်းအတာများကို စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။

အဓိကလုပ်ဆောင်ချက်များ

1. Intermediate Clamping and Securing-

ကပ်လျက် PV မော်ဂျူးနှစ်ခုကြားတွင် တပ်ဆင်ထားသော အလူမီနီယမ်အလွိုင်း အလယ်အလတ်ကုပ်သည် မော်ဂျူးများကို တပ်ဆင်ထားသော သံလမ်းများပေါ်တွင် အခိုင်အမာ သော့ခတ်ထားသည်။ ၎င်းသည် အလျားလိုက်နှင့် ဒေါင်လိုက် ရွှေ့ပြောင်းခြင်းကို ကန့်သတ်ထားပြီး မော်ဂျူးများကို သပ်သပ်ရပ်ရပ် လိုက်လျောညီထွေရှိကာ တည်ငြိမ်ပြီး တူညီသော အင်အားစုများထံ သက်ရောက်ကြောင်း သေချာစေခြင်း၊ ၎င်းသည် array တစ်ခုလုံးကို လုံခြုံစေရန်အတွက် အဓိက ချိတ်ဆက်မှု အစိတ်အပိုင်းအဖြစ် လုပ်ဆောင်သည်။

2. လေတိုက်နှုန်းနှင့် ငလျင်ဒဏ်ခံနိုင်ရည်-

အချက်ပေါင်းများစွာ ကုပ်ခြင်းကို ပံ့ပိုးပေးခြင်းဖြင့်၊ ကိရိယာသည် လေပြင်းတိုက်ခတ်မှု သို့မဟုတ် ငလျင်လှုပ်ခတ်မှုဖြစ်စဉ်များအတွင်း မော်ဂျူးရွေ့လျားမှုနှင့် တုန်ခါမှုကို ကန့်သတ်ပေးသည်။ ၎င်းသည် မော်ဂျူးများကို ရထားလမ်းများမှ ရွေ့လျားခြင်း သို့မဟုတ် ပြင်းထန်သောဝန်များအောက်တွင် တုန်ခါခြင်းမှ ကာကွယ်ပေးပြီး ကြမ်းတမ်းသောရာသီဥတုအခြေအနေများတွင် ခင်းကျင်း၏အလုံးစုံတည်ငြိမ်မှုကို တိုးတက်စေသည်။

3. ချော်လဲခြင်း နှင့် လျော့ရဲခြင်း ဆန့်ကျင်ခြင်း-

EPDM ရော်ဘာပြားနှင့် ပေါင်းစပ်ထားသော အတွင်းပိုင်းချော်ရည်ကျဲမှုများသည် ကလစ်နှင့် မော်ဂျူးဘောင်ကြား ပွတ်တိုက်မှုကို တိုးစေသည်။ ၎င်းသည် မော်ဂျူးဘောင်များကို ကွဲအက်ခြင်း သို့မဟုတ် ပျက်စီးခြင်းမှ ကာကွယ်ရန် ကုပ်ဖိထားစဉ်တွင် မော်ဂျူးဘောင်များကို လျှောကျခြင်း သို့မဟုတ် လျော့ရဲခြင်းမှ ကာကွယ်ပေးသည်။

4. Load Transfer-

Clamp သည် မော်ဂျူးများ၏ အလေးချိန်—လေနှင့် ဆီးနှင်းများနှင့်အတူ—တပ်ဆင်ထားသော သံလမ်းများ၊ ထောက်ကော်လံများနှင့် အုတ်မြစ်တည်ဆောက်မှုဆီသို့ အညီအမျှ လွှဲပြောင်းပေးသည်။ ၎င်းသည် PV modules များ PV modules များပျက်စီးခြင်းသို့ဦးတည်စေသောဒေသခံအဖြစ်ပိုလျှံသောဝန်အားကိုကာကွယ်ပေးသည်၊ ၎င်းသည်စိတ်ဖိစီးမှုကိုဖြန့်ဝေပေးသည်။

5. ရေနုတ်မြောင်းနှင့် လေ၀င်လေထွက်-

အလူမီနီယံအလွိုင်းအလယ်အလတ်ကုပ်၏ဖွဲ့စည်းပုံသည် ပေါင်းစည်းထားသော ရေနုတ်မြောင်းများနှင့် လေ၀င်လေထွက်လမ်းကြောင်းများပါရှိသည်။ ၎င်းတို့သည် ကုပ်နေသောနေရာများတွင် ဖုန်မှုန့်များ၊ ရေနှင့် ဆီးနှင်းများ စုပုံနေခြင်းကို လျှော့ချပေးကာ မိုးရေနှင့် ငွေ့ရည်ဖွဲ့မှုကို ထိရောက်စွာ သက်သာစေပြီး မော်ဂျူးများတွင် အရိပ်ထိုးခြင်းနှင့် ဝန်ပိုလွန်ကဲခြင်းအန္တရာယ်များကို လျှော့ချပေးပါသည်။

6. လိုက်ဖက်မှုနှင့် ဘက်စုံအသုံးပြုနိုင်မှု-

စံနေရောင်ခြည်စွမ်းအင်သုံး module အထူများ (ဥပမာ၊ 30mm၊ 35mm၊ 40mm) နှင့် စံမဟုတ်သောအတိုင်းအတာများအတွက် စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ မတူညီသော ထုတ်လုပ်သူမှ အမျိုးမျိုးသော ဖရိန်တည်ဆောက်ပုံများနှင့် module များနှင့်အတူ အလုပ်လုပ်ရန် ဒီဇိုင်းထုတ်ထားပြီး ထောက်ပံ့ရေးစနစ်တစ်ခုတည်းသည် မတူညီသောပရောဂျက်များ၏ လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနိုင်သည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

ကုသိုလ်ကံ	သတ်မှတ်ချက်
Base Alloy အဆင့်	အလူမီနီယံအလွိုင်း 6005-T5 / 6063-T5 (ချန်လှပ်ထားနိုင်သည်)
မျက်နှာပြင်ကုသမှု	ငွေရောင် anodizing၊ ရုပ်ရှင်အထူ≥10μm
Anodic ရုပ်ရှင်အထူ	≥10μm၊ ကမ်းရိုးတန်းနှင့် မြင့်မားသော ဆားမှုန်ရေမွှားပတ်ဝန်းကျင်များအတွက် ရရှိနိုင်သော ထူထဲသော စိတ်ကြိုက်ပြင်ဆင်မှု
လိုက်ဖက်သော Module အထူ	30mm၊ 35mm၊ 40mm (စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်)
Standard Length	40/50/60/80 မီလီမီတာ (လိုအပ်ချက်အရ အရွယ်အစားဖြတ်တောက်ရန်)
ဖွဲ့စည်းပုံ အမျိုးအစား	အတွင်းဘက်တွင် ချော်နေသော သွားပရိုဖိုင်ပါရှိသော မော်ဂျူလာအလယ်အလတ် ချိတ်တည်ဆောက်မှု
Fasteners များကို ပံ့ပိုးပေးခြင်း	304 သံမဏိ T-bolts & အခွံမာသီးများ
ရွေးချယ်နိုင်သော ဆက်စပ်ပစ္စည်းများ	EPDM ရော်ဘာစလစ်ကပ်စကတ်များ
Wind Load Resistance	60m/s အထိ (ပရောဂျက်တစ်ခုစီကို ပြန်လည်စစ်ဆေးသည်)
Snow Load	1.4kN/m² (ပရောဂျက်တစ်ခုလျှင် တွက်ချက်သည်)
လျှောက်လွှာအခြေအနေများ	လုပ်ငန်းသုံးနှင့် စက်မှုလုပ်ငန်းသုံး ခေါင်မိုးများ၊ လူနေအိမ် PV၊ မြေစိုက်ဗဟို PV ဓာတ်အားပေးစက်ရုံများ
သက်ဆိုင်သောစံနှုန်းများ	GB/T 5237၊ CE၊ ISO9001 အသိအမှတ်ပြုလက်မှတ်များ ရရှိနိုင်ပါသည်။

ထုပ်ပိုးမှုနှင့် ထောက်ပံ့ပို့ဆောင်ရေးဝန်ဆောင်မှုများ

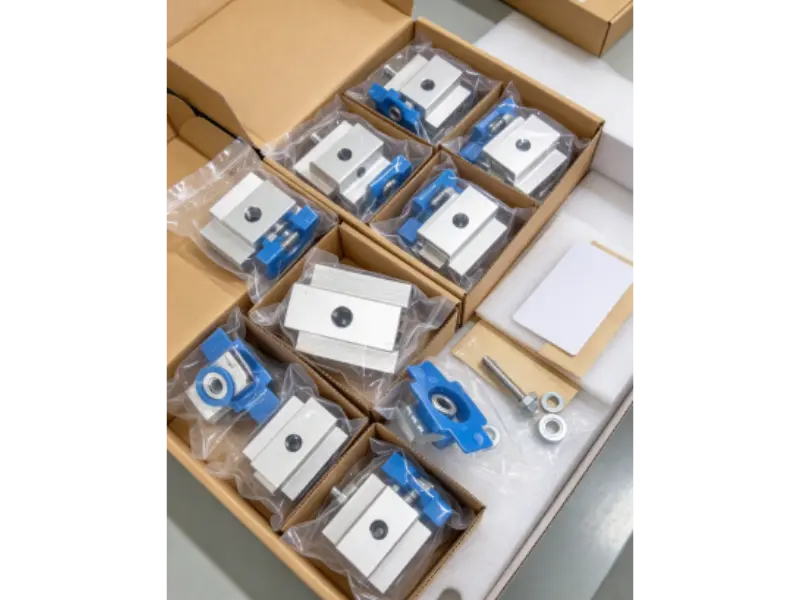

1. တစ်ဦးချင်းထုပ်ပိုးမှု-

အလူမီနီယံအလွိုင်း အလယ်အလတ်ကုပ်တစ်ခုစီသည် ပွတ်တိုက်မှု သို့မဟုတ် သက်ရောက်မှုကို ကာကွယ်ရန် သီးခြားစီထုပ်ပိုးထားပြီး၊ anodized မျက်နှာပြင်ကို ကာကွယ်ကာ ဖြတ်သန်းစဉ်အတွင်း ခြစ်ရာများ သို့မဟုတ် အပေါ်ယံပိုင်း ထိခိုက်မှုမဖြစ်စေရန် သီးသန့်ထုပ်ပိုးထားသည်။

2. တံဆိပ်တပ်ခြင်းကို ရှင်းရန်-

ဆိုက်တွင်းစာရင်းစစ်ဆေးမှုများနှင့် စနစ်တကျသိုလှောင်မှုတို့ကို လွယ်ကူချောမွေ့စေရန်အတွက် ပစ္စည်းများကို မော်ဒယ်နှင့် သတ်မှတ်ချက်များဖြင့် စီခွဲထားပါသည်။

3. အရေအတွက် အတည်ပြုခြင်း-

ပို့ဆောင်မှုတိုင်းသည် အရေအတွက်နှင့် သတ်မှတ်ချက်များအရ- အမှန်တကယ်ပစ္စည်းများ- ထုပ်ပိုးမှုစာရင်းနှင့် ပြည့်စုံစွာကိုက်ညီပြီး ပြတ်လပ်မှုများ သို့မဟုတ် ပျက်ကွက်မှုများကို ကာကွယ်နိုင်စေရန် သေချာစေရန်အတွက် စေ့စေ့စပ်စပ်ရေတွက်ကာ မော်ဒယ်များနှင့် အတွဲလိုက်များကို စိစစ်အတည်ပြုရပါမည်။

4. အားဖြည့် ပြင်ပထုပ်ပိုးမှု-

ကုန်ပစ္စည်းများကို သယ်ယူရာတွင် ထိခိုက်မှုမှ ပုံပျက်သွားခြင်းမှ ကာကွယ်ရန် အတွင်းပိုင်းကူရှင်ပစ္စည်းများနှင့် အားဖြည့်ထောင့်အကာများ တပ်ဆင်ထားသော ခိုင်ခံ့သော စံသေတ္တာများ သို့မဟုတ် သစ်သားသေတ္တာများဖြင့် ထုပ်ပိုးထားပါသည်။

5. အစိုဓာတ်ကာကွယ်မှု-

ပင်လယ် သို့မဟုတ် ကုန်းမြေဖြတ်သန်းသွားလာမှုတစ်လျှောက် ခြောက်သွေ့သောပတ်ဝန်းကျင်ကိုသေချာစေရန်အတွက် ထုပ်ပိုးမှုအတွင်း Desiccants များပါ၀င်ပြီး anodized coating ၏ အစိုဓာတ်နှင့်ဆိုင်သော ပျက်စီးဆုံးရှုံးမှုများကို ကာကွယ်ပေးပြီး ရောက်ရှိလာချိန်တွင် ချက်ခြင်းတပ်ဆင်ရန်အတွက် အစိတ်အပိုင်းများကို အဆင်သင့်ဖြစ်စေရန် သေချာစေသည်။

6. ထောက်ပံ့ပို့ဆောင်ရေး ပံ့ပိုးမှု-

လိုက်လျောညီထွေရှိသော ပို့ဆောင်မှုရွေးချယ်မှုများတွင် အဆင့်လိုက် တင်ပို့မှုများ ပါဝင်သည်။ နိုင်ငံတကာအော်ဒါများအတွက်၊ ကျွန်ုပ်တို့သည် ချောမွေ့သော ပို့ကုန်ရှင်းလင်းရေးအတွက် ပြည့်စုံသော ထုပ်ပိုးမှုစာရင်းများနှင့် အကောက်ခွန်စာရွက်စာတမ်းများကို ပံ့ပိုးပေးပါသည်။ ပြည်တွင်းအော်ဒါများအတွက် ကျွန်ုပ်တို့သည် ဆောက်လုပ်ရေးအချိန်ဇယားများနှင့်အညီ ကုန်တင်ကားအပြည့်ဖြင့် တိုက်ရိုက်ပို့ဆောင်ပေးပါသည်။

တပ်ဆင်ခြင်းလုပ်ငန်းစဉ်

1. ကြိုတင်ထည့်သွင်းမှု အကျဉ်းချုပ်-

ကျွန်ုပ်တို့သည် တပ်ဆင်မှုအစီအစဉ်များနှင့် နည်းပညာဆိုင်ရာစာရွက်စာတမ်းများ၊ အဓိကတပ်ဆင်သည့်အချက်များအား အကြမ်းဖျင်းဖော်ပြခြင်း၊ တင်းကျပ်သောလိုအပ်ချက်များနှင့် မရှိမဖြစ်လိုအပ်သော ကြိုတင်ကာကွယ်မှုများကို ဆောက်လုပ်ရေးနည်းပညာဆိုင်ရာ ရှင်းလင်းချက်ဖြင့် ပံ့ပိုးပေးပါသည်။

2. နေရာချထားခြင်းနှင့် အပြင်အဆင်-

ဒီဇိုင်းပုံစံအသေးစိတ်များအပေါ်အခြေခံ၍ နေရောင်ခြည်သုံး module များနှင့် mounting rails များ၏ layout ကိုဆုံးဖြတ်ပြီး အလယ်အလတ်တန်းလျားများအတွက် တပ်ဆင်မှုအမှတ်များကို တသမတ်တည်းအကွာအဝေးနှင့် ချိန်ညှိမှုရှိစေရန် မှတ်သားထားသည်။

3. မော်ဂျူး နေရာချထားမှု-

ဆိုလာ မော်ဂျူးများကို တပ်ဆင်ထားသော သံလမ်းများပေါ်တွင် နေရာချထားသည်၊ module frames များသည် mid-clamps များ၏ slots များအတွင်း စုံလင်စွာကိုက်ညီကြောင်းသေချာစေရန် ကပ်လျက် module များကြားအကွာအဝေးနှင့် leveling ကိုချိန်ညှိပါသည်။

4. တပ်ဆင်ခြင်းနှင့် တင်းကျပ်ခြင်း-

အလူမီနီယံအလွိုင်း အလယ်အလတ်ကုပ်များ တပ်ဆင်ပြီး T-bolts များကို သတ်မှတ်ထားသော torque အတိုင်း တင်းကျပ်ပါ။ တင်းကျပ်သည့်အင်အားကို ကောင်းစွာထိန်းချုပ်ထားကြောင်း သေချာပါစေ။- မော်ဂျူးဘောင်များကို ပျက်စီးစေနိုင်သော အလွန်အကျွံအားကို ရှောင်ကြဉ်ပြီး မတည်ငြိမ်မှုကို ဖြစ်စေသော ၎င်းတို့သည် အလွန်လျော့ရဲခြင်းမရှိကြောင်း သေချာပါစေ။

5. စလစ်ကပ်ခြင်းစစ်ဆေးခြင်း-

EPDM ရော်ဘာအပြားများနှင့် ချော်ရည်ကျဲများ မှန်ကန်စွာ နေရာချထားကြောင်း စစ်ဆေးပါ။ မော်ဂျူးများ လုံခြုံပြီး ချော်လဲခြင်း သို့မဟုတ် လျော့မသွားကြောင်း သေချာစေရန် ကုပ်နံပါတ်တစ်ခုစီကို စစ်ဆေးပါ။

6. နောက်ဆုံးစစ်ဆေးခြင်းနှင့် လက်ခံခြင်း-

အစိတ်အပိုင်းအားလုံးကို စနစ်တကျ တင်းကျပ်ပြီး ချိန်ညှိထားကြောင်း သေချာစေရန် ခင်းကျင်းတစ်ခုလုံးကို စစ်ဆေးပါ။ မော်ဂျူးများနှင့် ၎င်းတို့၏ အလုံးစုံ ချိန်ညှိမှုကြား ကွာဟချက်များကို စစ်ဆေးပါ။ load-bearing လိုအပ်ချက်များကို အတည်ပြုပြီး တပ်ဆင်ခြင်းအား စစ်ဆေးခြင်းပြီးသည်နှင့်၊ ပရောဂျက်ကို လွှဲပြောင်းပေးနိုင်ပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- အလယ်အလတ်ကလစ်ကိုအသုံးပြုသည့်အခါ ကပ်လျက် module နှစ်ခု၏ဘောင်များကြားတွင် မည်မျှကွာဟနေသင့်သနည်း။

A- စံပရောဂျက်များအတွက်၊ 5-8 မီလီမီတာ ချဲ့ထွင်မှုကွာဟမှုသည် အပူချဲ့ခြင်းနှင့် ကျုံ့ခြင်းတို့ကို လိုက်လျောညီထွေဖြစ်စေရန် လုံလောက်ပါသည်။ သင်အော်ဒါတင်သောအခါတွင် သင့်ပရောဂျက်ပုံများပေါ်တွင် အခြေခံ၍ သင့်လျော်သောသတ်မှတ်ချက်များကို အကြံပြုနိုင်သည်။

Q2- အလယ်အလတ်ကလစ်များအတွက် မှန်ကန်သောတင်းကျပ်မှု torque ကဘာလဲ၊ ၎င်းသည် module frames များကိုပျက်စီးစေမည်လား။

A- ပုံမှန် torque သတ်မှတ်ချက်များအရ T-bolts များကို တင်းကျပ်ပါ။ EPDM ရော်ဘာပြားသည် ကြားခံအဖြစ်လုပ်ဆောင်သောကြောင့်၊ သင့်လျော်သောတင်းကျပ်မှုသည် မော်ဂျူးဘောင်များကို ပျက်စီးစေမည်မဟုတ်ပါ။ သို့သော် အလွန်အကျွံ torque သည် အလူမီနီယံဘောင်များကို ချေမှုန်းနိုင်သောကြောင့် အလွန်တင်းကျပ်ခြင်းကို ရှောင်ကြဉ်သင့်သည်။

Q3- အလယ်အလတ်ကလစ်များနှင့် အသုံးပြုထားသော bolts များသည် ပြင်ပတွင် ရေရှည်အသုံးပြုနေစဉ်အတွင်း သိမ်းသွားပါက နောက်ပိုင်းတွင် ဖယ်ရှားရခက်ခဲစေမည်လား။

A: ကျွန်ုပ်တို့သည် သိမ်းဆည်းခြင်းအား ကောင်းမွန်စွာ ခံနိုင်ရည်ရှိသော 304 သံမဏိတွယ်ဆက်များကို စံအဖြစ် ပေးဆောင်ပါသည်။ ရေရှည်ပြင်ပပရောဂျက်များအတွက်၊ အနာဂတ်ပြုပြင်ထိန်းသိမ်းမှု သို့မဟုတ် မော်ဂျူးအစားထိုးမှုအတွင်း ပိုမိုလွယ်ကူစွာဖယ်ရှားနိုင်စေရန်အတွက် သိမ်းဆည်းခံအလွှာပါရှိသော bolts များကိုလည်း ရွေးချယ်နိုင်သည်။

Q4- ကလစ်များ (သွားများ) စုတ်ပြဲသွားပါက အလယ်ကညှပ်များကို ပြန်သုံးနိုင်ပါသလား။

A- အသားအရည်များ သိသိသာသာ မစုတ်ပြဲဘဲ ပရိုဖိုင် ပုံပျက်နေပါက ၎င်းတို့ကို ပြန်သုံးနိုင်သည်။ ကြိုးများ ကြီးကြီးမားမားဝတ်ဆင်ပါက၊ ချော်လဲခြင်း စွမ်းဆောင်ရည်ကို ထိခိုက်နိုင်လိမ့်မည်; ထို့ကြောင့်၊ photovoltaic ပရောဂျက်များအတွက် ၎င်းတို့ကို အသုံးပြုရန် ကျွန်ုပ်တို့ အကြံပြုထားခြင်းမရှိပါ။

Q5- တူညီသောခေါင်မိုးပေါ်ပရောဂျက်တွင် မတူညီသောအထူသတ်မှတ်ချက်များကို အလယ်အလတ်ကလစ်များ ရောစပ်နိုင်ပါသလား။

A- မတူညီသော သတ်မှတ်ချက်များကို ရောစပ်ရန် မထောက်ခံပါ။ အမျိုးမျိုးသောအထူ၏အလယ်အလတ်ညှပ်များကိုအသုံးပြုခြင်းသည် modules များပေါ်တွင်မညီမညာတင်ဆောင်ခြင်းကိုဖြစ်ပေါ်စေသည်၊၊ ဒေသအလိုက်သတ်မှတ်ထားသောစိတ်ဖိစီးမှုအာရုံစူးစိုက်မှုကိုဖြစ်ပေါ်စေနိုင်ပြီး micro-cracks များအန္တရာယ်ကိုတိုးပွားစေနိုင်သည်။ ထို့ကြောင့် သတ်မှတ်ချက်များကို စံသတ်မှတ်ခြင်းသည် အကောင်းဆုံးဖြစ်သည်။

Q6- ကြီးမားသောဖော်မက်၊ မှန်နှစ်ထပ် မော်ဂျူးများအတွက် အလယ်အလတ်ညှပ်များကို ရွေးချယ်ရာတွင် မည်သည့် သီးခြားထည့်သွင်းစဉ်းစားထားသင့်သနည်း။

A- ကြီးမားသောပုံစံ dual-glass modules များ၏ အလေးချိန်ပိုကြီးခြင်းကြောင့်၊ ပိုထူသော aluminium alloy intermediate clamps များကို ဦးစားပေးအသုံးပြုရန် အကြံပြုလိုပါသည်။ ထို့အပြင်၊ မော်ဂျူးဘောင်၏ အမြင့်ကို စစ်ဆေးပါ၊ ထိရောက်သော ကုပ်ချိတ်ထားသော အဆက်အသွယ် အရှည်ကို အတည်ပြုပြီး- လိုအပ်ပါက- ကုပ်နံပါတ်ကို တိုးမြှင့်ပါ။
